說明： |

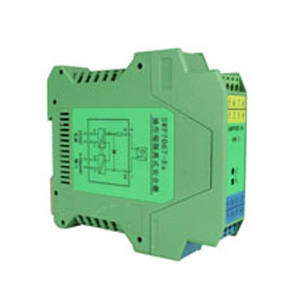

SWP-7000系列開關量輸入隔離式安全柵適用于安裝在爆炸區域的本安型接近開關(符合DIN19234標準的NAMUR接近開關)以及機械觸點開關和連接電阻的觸點開關。通過隔離, 以繼電器觸點或晶體管輸出方式傳送至安全區的控制系統或其它儀表。
技術參數
| |
說 明 |
| 防爆標記 |
[Exia]ⅡC |
| 適應場所 |
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。 |
| 電源 |
20～35VDC |
| 危險區信號輸入 |
開關、接近開關 配電電壓：≈8V（開路時）短路電流：≈8mA |
| 安全區信號輸出 |
繼電器輸出特性： 響應時間：≤20ms 驅動能力：250V，a.c.,2A或30V，d.c.,2A，電阻性負載 晶體管輸出特性： 外部供電：≤40V,d.c.，電流輸出：≤40mA（有短路保護） 晶體管集電集輸出：高電平：VCC, 低電平：≤2.5V 晶體管發射極輸出：高電平：VCC-2.5V,低電平：≤0.5V |
| 輸入和輸出特性（設置為同相控制時） |
現場開關閉合或輸入回路電流>2.1mA,輸出晶體管導通,通道綠色指示燈亮 現場開關開路或輸入回路電流<1.2mA,輸出晶體管不導通, 通道綠色指示燈滅 |
| 輸入和輸出正反相控制設置 |
K2置為OFF時為開啟斷線檢測功能，為ON時關閉斷線檢測功能。 注：當以開關為輸入信號，需要斷線檢測時，須在開關兩端并聯10KΩ電阻。 |
| 電磁兼容性 |
符合GB/T18268工業設備應用要求 |
| 使用環境溫度 |
-20～+60℃ |
| 連接的現場設備 |
符合DIN19234的NAMUR接近開關、開關等現場設備（包括本安型的壓力開關、溫度開關、液位開關等）
| |
