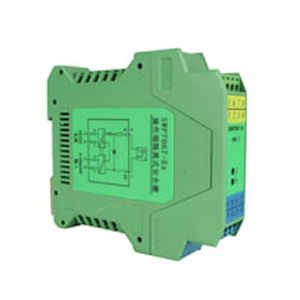

SWP7039-EX通道1：從安全區向危險區提供24V隔離直流電源供給二線制或三線制變送器，變送器產生4~20mADC電流信號或1~5VDC電壓信號從危險區隔離傳輸?shù)桨踩珔^(qū)4~20mADC（或1~5VDC)輸出。通過2：將危險區的4~20mA信號隔離傳送到安全區以4~20mADC(或1~5VDC)輸出。
技術參數
| |
說 明 |
| 通道數 |
2 |
| 防爆標記 |
[Exia]ⅡC |
| 適應場所 |
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。 |
| 電源 |
20～35VDC |
| 功耗 |
約3.1W（24V電源@20mA輸入/輸出） |
| 危險區信號 |
通道1 輸入電流：4～20mADC 配電: 電流為20mA時，配電電壓大于16V 配電回路開路時，最大配電電壓28V 正常工作電流≤25mA 通道2 輸出電流：4～20mADC 負載電阻：0～680Ω 輸出電壓：1～5VDC 輸出阻抗：<10Ω 輸出負載：≥10KΩ |
| 安全區信號 |
通道1 輸出電流：4～20mADC 負載電阻：0～800Ω 輸出電壓：1～5VDC 輸出阻抗：<10Ω 輸出負載：≥10KΩ 通道2 輸入電流：4～20mADC |
| 電源保護 |
電源反向保護 |
| 輸出精度 |
0.1%F.S |
| 溫度漂移 |
0.01%F.S/10℃ |
| 儀表結構 |
ABS塑殼結構 |
| 重量 |
約150ｇ |
| 適用現場設備 |
二線制、三線制變送器、電流源信號 |
型號選擇
| 型號規格 |
附加碼 |
說明 |
| SWP7039-Ex |
/□ |
/□ |
一路檢測端，一路操作端隔離安全柵 |
| 通道1輸出類型 |
/I |
|
通道1：4～20mA輸出(安全區) |
| /V |
|
通道1：1～5 V 輸出(安全區) |
| 通道2輸出類型 |
/I |
通道2：4～20mA輸出(危險區) |
| /V |
通道2：1～5 V 輸出(危險區) |
備注：如用戶訂貨不指定通道輸出類型，將按輸出類型為4～20mA生產并出廠。 |
