說明： |
名稱：電流傳感器
型號：CS01
一、 產品特點
1、PBT外殼，耐高溫；
2、環氧樹脂灌封，隔離性能好，抗沖擊性強；
3、體積小，外形美觀，插針式直接焊接線路板；
4、線性范圍寬，一致性好。
二、 型號定義
三、性能指標
|
型 號 |
I/O |
精度
等級 |
相移RL=0
（補償后） |
線性范圍 |
負載電阻 |
|
CS01-6/7.07 |
6A/7.07V |
0.5 |
＜5' |
0～120% |
≥500kΩ |
|
CS01-5/4 |
5A/4V |
0.5 |
＜5' |
0～120% |
≥500kΩ |
|
|
|
隔離耐壓 |
使用溫度 |
貯存溫度 |
相對濕度 |
|
＞2500Vac |
-40℃～75℃ |
-60℃～75℃ |
＜90% |
| |
|
|
|
|
|
|
|
|
上表所列為常用規格，還可根據客戶要求另行設計。

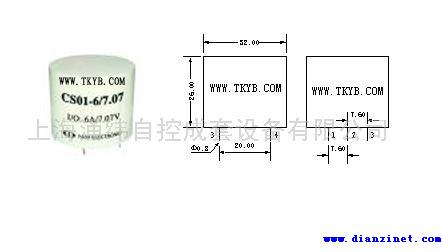

四、外形及引腳圖（單位：mm）
![]()
五、使用方法
CS01是一款精密電流傳感器，將電流信號隔離變換成適當的電壓信號，額定輸入電流通常有6A、5A等，額定輸出電壓通常7.07V、4V等，還可根據客戶要求另行設計，后面可不處理直接接A/D采樣電路。 |
